高链式格栅除污机
产品类别: 格栅系列 发布时间: 2016/12/19 9:38:40

主要用途

适用于城市污水处理厂或泵站进水渠(井),拦截并清除进水中的漂浮物,保证后续处理工序安全正常运行。高链式格栅除污机的传动部件均在水面以上,有效防止水中污物的侵入及卡阻,安装维修方便,使用寿命长。

工作原理

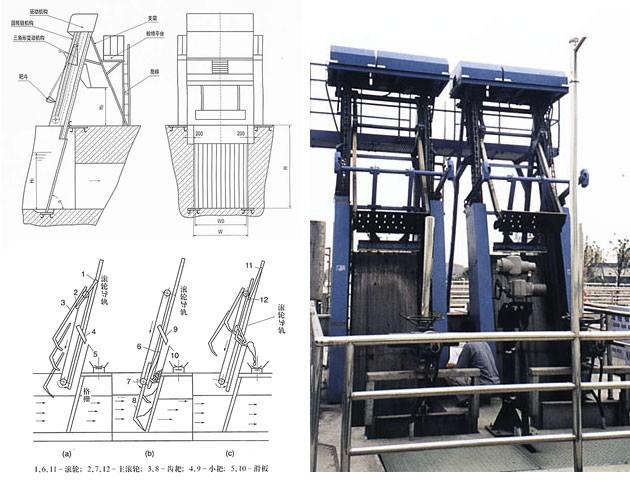

高链式格栅除污机主要由驱动装置、机架、导轨、齿耙和卸污装置等组成。

三角形齿耙架的滚轮设置在导轨内,另一主滚轮与环形链铰接。由驱动机构传动分置于两侧的环形链,牵引三角形齿耙架沿导轨升降。

1)下行时,三角形齿耙架的主滚轮,是环形链条的外侧,齿耙张开下行。见图a所示至下行终端.主滚轮回转到链轮内侧,三角形齿耙插入格栅栅隙内,见图b。

2)上行时,耙齿把截留于格栅上的栅渣扒集至卸污料口,由卸污装置将污物推入滑板,排至集污槽内,见图c。此时三角形齿耙架的主滚轮已上行至环链的上端,回转至环链的外侧,齿耙张开,完成一个工作程序。

为防止由于齿耙歪斜或栅渣嵌入栅条造成卡死现象,在驱动减速机与主动链轮的连接部位,安装了过力矩开关。当负荷达到额定限度时,极限开关便切断电源并停机报警。

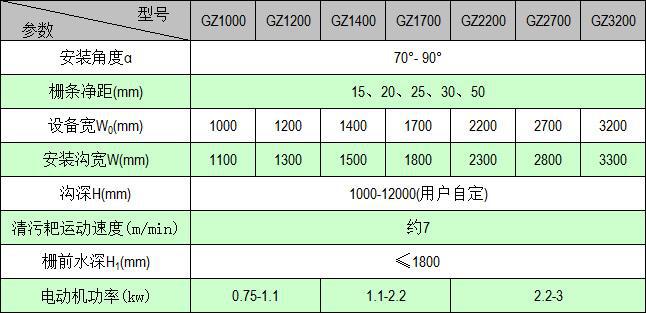

主要性能参数
