用途

一体三索式格栅除污机耙斗容积及牵引力大，可广泛应用于截取自来水厂、雨水泵站、发电厂冷却水取水口、城市污水处理厂及工业废水中粗大的固体悬浮物，是理想的大型水源预处理设备。

结构及工作原理

主要由栅条、耙斗、主动钢丝绳、差动钢丝绳、主传动机构及差动机构组成。在电气控制系统指令下，主、差动机构耙斗自动交替往复工作，将进水渠水体中的渣物自动清除。

性能特点

1．自动控制耙斗运动(可根据用户要求，采用可编程控制器以及液位差控制)。

2．设计了一套导绳机构，解决了乱绳的烦恼。

3．设置了上、下限高度限位器，当耙斗下降至井底，钢丝绳失去重力，上部滑轮机构的松绳开关动作；当耙斗上升至极限位置时，感应开关动作并瞬间切断电源。

4．设置了一套控制耙斗开、合的感应开关，以确保耙斗开合动作到位、可靠。

5．设置有过力矩保护装置，当耙斗工作载荷超出设计值时，该装置动作，切断电源并报警。

6．当井底沉积的垃圾过多时，耙斗下降遇阻，上部松绳开关动作，停止下降并合耙，分次将沉积垃圾清除。

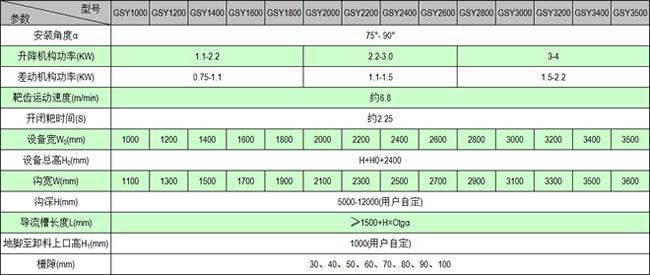

主要性能参数表

注：1.特殊规格另行设计。

2.设备的过水量可参照本公司的格栅除污机。

3.订货时，根据用户所提供的格栅井宽度、井深、安装角等详细技术数据，本公司即提供土建、预埋件图。

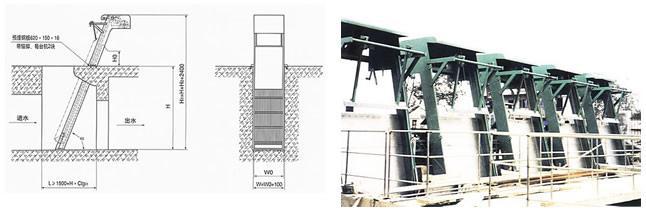

安装示意图

注：1.采用整机吊装，安装时将机架两侧的支承钢板（两块620×150×16带锚脚的钢板）焊为一体即可。

2.如设备是90°安装时，则格栅井底须埋钢板700×250×16（带锚脚），其数量视机宽及沟深的具体情况而定。
