回转式格栅除污机
产品类别: 格栅系列 发布时间: 2016/12/6 14:38:38

概述

格栅除污机是一种用于清除水体中较大固体悬浮物的大型粗格栅设备,本装置可以连续自动清除液体中的固体悬浮物,设计合理、结构简单、运转安全、可靠、自动化程度高,可广泛应用于城市污水处理、自来水厂取水口、雨水泵站、发电厂冷却水取水口等大流量的水处理场所。设备机架结构采用与众不同的工作原理,即耙齿链在栅条前后作回转运动,当耙齿运转到栅条的迎水面时,即插入栅条缝隙中由下往上作清捞动作。耙齿链采用封闭式,保证不让杂物侵入,使设备运转更加平稳。在设备安装时采用整机吊装,只需在集水井两侧的地坪上预埋两块钢板,土建简单,节约,安装维修方便。

工作原理

格栅除污机包括机架、驱动变速系统、传动导轮、支承轮以及绕其转动的封闭式回转牵引链,齿耙和栅条。在电机减速器的驱动下,回转牵引链由下往上作回转运动,当牵引链上的齿耙运转到栅条的迎水面时,耙齿即插入栅条的缝隙中作清捞动作,将栅条上所截留的杂物刮落耙中。由于齿耙设计成双齿齿耙,双齿间呈一夹角,这样当一齿插入栅条缝隙中清捞时,另一齿则与其形成包围之势将固体杂物包围住,不让其脱漏,清除效率高且彻底。当齿耙运转到机器上部时,耙齿翻转,杂物靠自重自行脱落容器中或输送机上,把杂物送走。

同时,在设计时充分考虑到:

1.杂物可能进入牵引链中,将牵引链卡死,故设计了封闭式牵引链。

2.水下轴组件采用不锈钢材料,配以尼龙轴承免去了水下部件的日常维护。

3.精心设计了防脱链系统。

特点与使用条件

1. 格栅除污机的栅条放置于耙齿牵引链的中间位置(其它机械格栅置于牵引链之下),改变了耙齿在清捞过程中的运动方向(与其它格栅相反),避免把硬物带入底部将齿耙及牵引链卡死。

2.本设备采用封闭回转式牵引链。其主要有链板、链销和滚轮组成。运行时由机架上的导轨作导向,滚轮在导轨上作滚动运动,阻力小且运转平稳。

3.为避免冲击负荷对设备的破坏,设计安装了过载安全保护装置,在设备发生故障时,会产生声光报警并自动停机。

4.本设备可以根据用户需要任意调节设备运行间隔时间,实现周期性运转;可以根据栅前栅后液位差自动控制;并且有手动控制功能,方便检修;本设备还具有报警装置,在机器发生故障时,会产生声光报警。用户可根据不同的工作需要任意选用。

总之, 格栅除污机具有自动化程度高、清捞效果好、动力消耗小、无噪音、耐腐蚀性好(机器分碳钢、不锈钢,其余为不锈钢)等优点, 在无人看管的情况下,可保证连续稳定工作,日常维护工作很少。

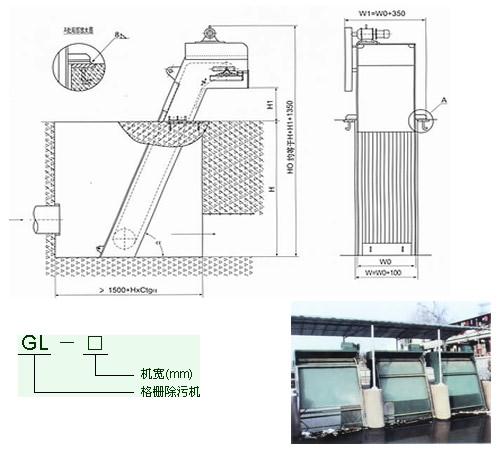

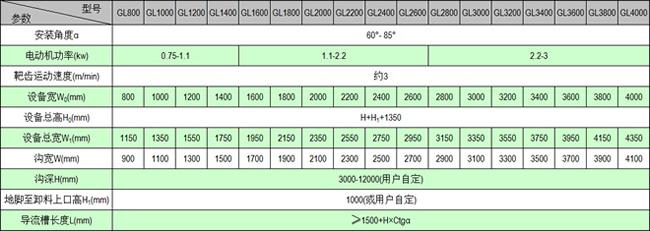

设备外形及安装尺寸表

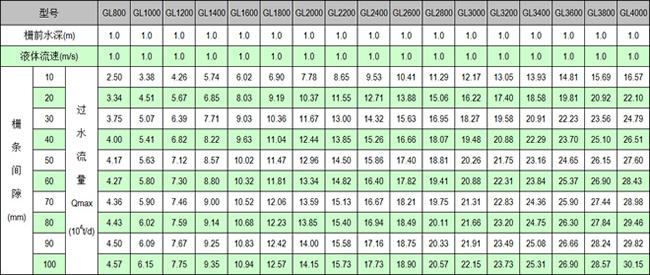

过水流量表


注:1、设备型号则根据过水量、提升高度、固液分离总量、所分离杂物的颗粒大小来选型,同时选配不同的栅条间距。

2、特殊规格另行设计。
